產品介紹
實驗平臺可以滿足高校“電氣工程及其自動化”專業，高職高專院?！鞍l(fā)電廠及電力系統自動化”、“電力自動化技術”專業以及相關專業的“電力系統自動裝置”、“電力系統自動化”、“電力系統分析”和“電網監控與調度自動化”等專業課程的實驗需求。實驗平臺核心器件采用西門子PLC、10英寸觸摸屏、全數字驅動器和各類具備標準信號輸出的電量變送器等先進工業級器件，因此設備擁有優異的可靠性、穩定性和易用性，同時具備良好的開放性和二次開發功能，可以作為學生畢業設計和教師相關科研項目的開發和試驗平臺。

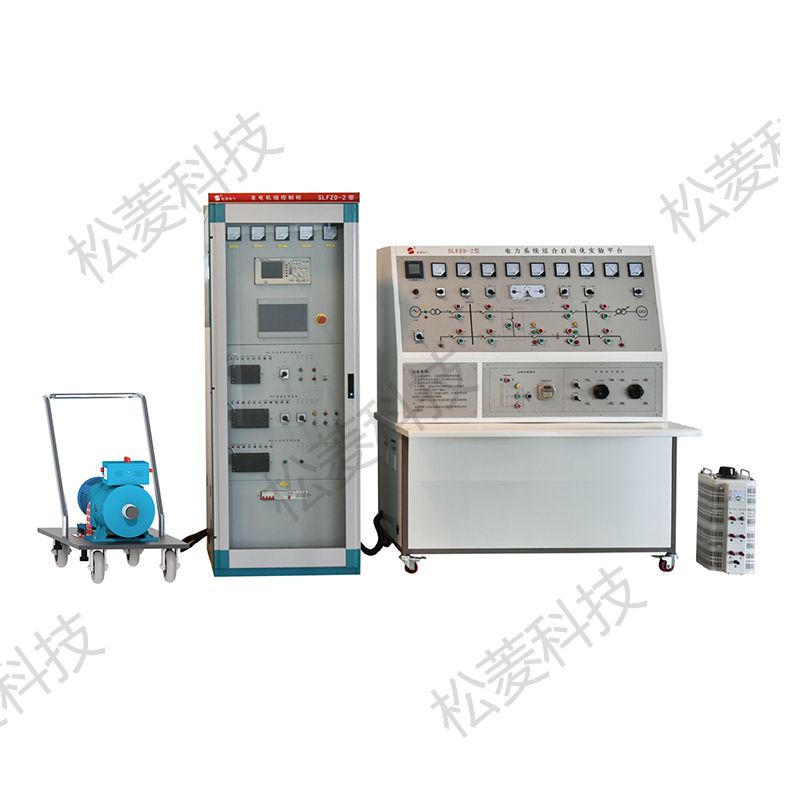

序號 | 設備組成 | 主要配置及技術參數 | 尺寸：cm （高×寬×深） |
1 | 發電機組 | 額定功率：2kW；額定電壓：AC400V；原動機功率：3kW | 90×55×120 |
2 | 發電機組控制柜 | 微機調速系統；微機勵磁系統；準同期并網系統；10英寸HMI | 200×80×60 |
3 | 電力系統綜合自動化實驗平臺 | 雙回路輸電線路；互感器；斷路器；三相可調負載；故障設置系統；智能儀表；交直流儀表；同期表 | 185×154×80 |
4 | 無窮大系統 | 15kVA三相自耦調壓 | 59×35×40 |
5 | 數字示波器 | 雙通道數字示波器 | |
6 | 實驗項目 | 1.發電機特性 2.準同期并列 3.同步發電勵磁控制 4.單機—無窮大系統穩態運行 5.單機帶負荷 6.電力系統功率特性和功率極限 7.電力系統暫態穩定 8.SCADA實驗 9.直流調速實驗 | |
