分享：不同成分690 MPa級(jí)中錳鋼中的氫擴(kuò)散行為及其影響因素
不同成分６９０MPa級(jí)中錳鋼中的氫擴(kuò)散行為及其影響因素
杜 預(yù)１,李維娟２,高秀華１,吳紅艷１,胡 軍１,杜林秀１
(１．東北大學(xué)軋制技術(shù)及連軋自動(dòng)化國(guó)家重點(diǎn)實(shí)驗(yàn)室,沈陽(yáng) １１０８１９;２．遼寧科技大學(xué)材料科學(xué)與工程學(xué)院,鞍山 １１４０５１)
摘 要:對(duì)兩種成分的淬火態(tài)、回火態(tài)６９０ MPa級(jí)中錳鋼進(jìn)行雙電解池電化學(xué)氫滲透試驗(yàn),分析了試驗(yàn)鋼的化學(xué)成分、熱處理狀態(tài)以及充氫電流等對(duì)氫擴(kuò)散行為的影響.結(jié)果表明:兩種淬火態(tài)試驗(yàn)鋼的顯微組織均主要由板條馬氏體組成,６５０ ℃回火后,試驗(yàn)鋼中均有逆轉(zhuǎn)變奧氏體形成,且添加合金元素銅、鎳、鉻的試驗(yàn)鋼中的逆轉(zhuǎn)變奧氏體含量較高,板條馬氏體更細(xì)小;兩種淬火態(tài)試驗(yàn)鋼中氫的擴(kuò)散行為差別不大,但在添加合金元素的回火態(tài)試驗(yàn)鋼中,氫的滲透速率和表觀擴(kuò)散系數(shù)均較小,滲透時(shí)間較長(zhǎng);充氫電流對(duì)淬火態(tài)試驗(yàn)鋼中氫的擴(kuò)散速率影響較小,但對(duì)在回火態(tài)試驗(yàn)鋼中氫的影響較大,隨充氫電流的增加,試驗(yàn)鋼中氫的滲透速率和表觀擴(kuò)散系數(shù)均增大,滲透時(shí)間變短.
關(guān)鍵詞:中錳鋼;氫擴(kuò)散;馬氏體;逆轉(zhuǎn)變奧氏體
中圖分類號(hào):TB３３ 文獻(xiàn)標(biāo)志碼:A 文章編號(hào):１０００Ｇ３７３８(２０１８)０７Ｇ００１２Ｇ０４
０ 引 言
陰極保護(hù)是防止海洋中鋼結(jié)構(gòu)腐蝕的常用方法之一,但在陰極保護(hù)的過(guò)程中,鋼材表面產(chǎn)生氫原子,氫原子向鋼材內(nèi)部滲透,并在內(nèi)部的微小缺陷處結(jié)合形成氫分子.由氫原子形成氫分子所產(chǎn)生的內(nèi)部壓力使鋼中產(chǎn)生鼓泡或變脆等,這會(huì)降低鋼材的塑性和韌性,進(jìn)而導(dǎo)致氫脆的產(chǎn)生,并最終造成鋼結(jié)構(gòu)的失效[１Ｇ２].這是鋼在海洋環(huán)境中服役所遇到的普遍問(wèn)題[３Ｇ４].
氫在鋼中的存在狀態(tài)和擴(kuò)散行為直接影響氫對(duì)鋼的損傷,而它又取決于鋼中氫陷阱的特性,因此氫陷阱的特性在鋼的氫脆研究中起著重要作用[５Ｇ７].
同時(shí),氫在鋼中的擴(kuò)散行為是分析鋼的氫脆行為和對(duì)鋼進(jìn)行組織調(diào)控的重要依據(jù).６９０ MPa級(jí)高強(qiáng)韌性中錳鋼是一種新型的海洋平臺(tái)用鋼[８Ｇ１０],其化學(xué)成分中的主要元素為錳元素,顯微組織為馬氏體和逆轉(zhuǎn)變奧氏體.該鋼具有良好的強(qiáng)韌性和耐腐蝕性能,但鮮見(jiàn)有關(guān)其氫擴(kuò)散行為的研究.為此,作者設(shè)計(jì)了兩種化學(xué)成分的６９０ MPa級(jí)中錳鋼,采用雙電解池電化學(xué)氫滲透試驗(yàn)方法分別測(cè)定淬火、回火后試驗(yàn)鋼的氫滲透曲線,計(jì)算氫的滲透時(shí)間、表觀擴(kuò)散系數(shù)等,分析了化學(xué)成分、熱處理狀態(tài)、充氫電流等因素對(duì)試驗(yàn)鋼中氫擴(kuò)散行為的影響.
１ 試樣制備與試驗(yàn)方法
試驗(yàn)材料為兩種６９０MPa級(jí)中錳鋼,化學(xué)成分如表１所示,其中試驗(yàn)鋼 B中含有一定量的銅、鎳、鉻等合金元素,而試驗(yàn)鋼 A 中的碳含量高于試驗(yàn)鋼板的.試驗(yàn)鋼均采用真空感應(yīng)爐熔煉,鋼錠質(zhì)量為１５０kg,將鋼錠鍛造成１４０mm 厚的鋼坯;將鋼坯隨爐加熱到１２００ ℃保溫３h,空冷到９６０ ℃,經(jīng)５道次熱軋獲得８０mm 厚的鋼板,總壓下量約為４３％,終軋溫度約為９００℃,熱軋后水冷至室溫(淬火態(tài)),之后重新加熱到６５０ ℃保溫５０min,再空冷至室溫(回火態(tài)).
在鋼板１/４厚度處截取試樣,將試樣機(jī)械減薄到５０μm 后進(jìn)行雙噴減薄,采用 TecnaiG２ＧF２０型場(chǎng)發(fā)射透射電子顯微鏡(TEM)觀察微觀形貌.用線切割在８０mm 厚鋼板上沿平行于軋制面方向加工成５０mm×８０mm×２mm 的薄板,再經(jīng)磨床加工到厚度為１．２mm,之后用８０＃ ~１２００＃ 砂紙打磨至１mm 厚,待表面光亮、平整,經(jīng)電解拋光、陰極化理以及單面鍍鎳處理后,按照雙電解池電化學(xué)氫滲透試驗(yàn)方法[１１Ｇ１２],采用 FeＧHPＧ１２ 型金屬氫滲透性能測(cè)試儀測(cè)陽(yáng)極氧化電流和時(shí)間的關(guān)系曲線,充氫室電解液由２５０mL濃度０．２mol??L－１ NaOH 水溶液和０．５mL飽和 Na２S水溶液組成,釋氫室的溶液為濃度０．２mol??L－１ NaOH 水溶液,充氫電流分別為１５,３５,５５ mA.擴(kuò)散到試樣陽(yáng)極表面的氫滲透通量J 的計(jì)算公式為
式中:F 為法拉第常數(shù),?。梗叮担埃癆??s??mol－１;I 為釋氫電流.
瞬態(tài)氫滲透通量與穩(wěn)態(tài)氫滲透通量之比為歸一化滲透通量,歸一化滲透通量與時(shí)間的關(guān)系曲線即為氫滲透曲線.在氫滲透試驗(yàn)過(guò)程中,當(dāng)試樣在充氫室側(cè)表面的氫滲透到其在釋氫室側(cè)的表面時(shí),可檢測(cè)到陽(yáng)極氧化電流.由此可知,氫滲透時(shí)間是陽(yáng)極氧化電流開(kāi)始上升時(shí)對(duì)應(yīng)的時(shí)間,但由于在氫滲透曲線上難以直接確定氫滲透時(shí)間,因此一般規(guī)定在歸一化滲透通量為０．０９６時(shí)對(duì)應(yīng)的時(shí)間為氫滲透時(shí)間.氫在試樣中的表觀擴(kuò)散系數(shù)可通過(guò)氫滲透時(shí)間計(jì)算,計(jì)算公式為
式中:D 為氫在試樣中的表觀擴(kuò)散系數(shù),cm２??s－１;L為試樣厚度,cm;tb 為氫滲透時(shí)間,s.
２ 試驗(yàn)結(jié)果與討論
２．１ 顯微組織
由圖１可知:淬火態(tài)試驗(yàn)鋼 A 的組織主要由不同位相的２００nm 寬的馬氏體板條束組成,馬氏體板條束內(nèi)部存在高密度位錯(cuò),馬氏體上分布著短針狀、橢圓狀和圓形的滲碳體,組織中未發(fā)現(xiàn)奧氏體相;回火態(tài)試驗(yàn)鋼 A 中的淺灰色組織為馬氏體,馬氏體板條寬５００nm 左右,亮白色組織為逆轉(zhuǎn)變奧氏體;與淬火態(tài)相比,回火態(tài)試驗(yàn)鋼 A 中馬氏體上的滲碳體體積分?jǐn)?shù)明顯降低,且滲碳體基本呈短棒狀.

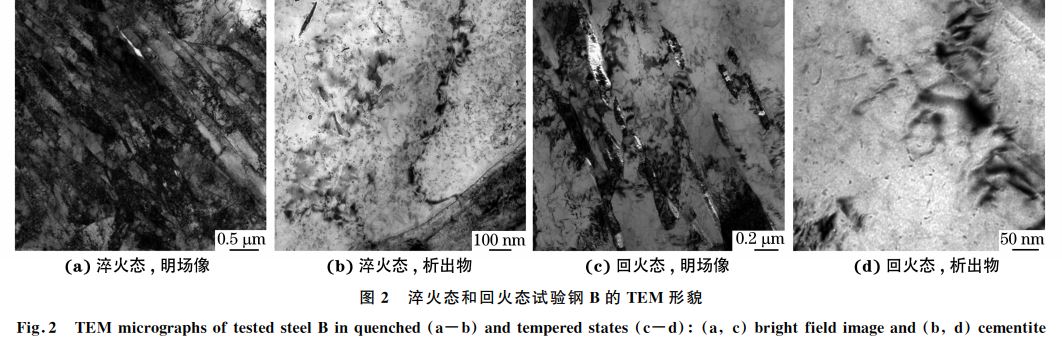

由圖２可知:淬火態(tài)試驗(yàn)鋼 B的組織主要由寬１００~３００nm 的馬氏體板條束組成,馬氏體內(nèi)部存在高密度位錯(cuò),由于試驗(yàn)鋼 B 中的碳含量較低,因此馬氏體上未發(fā)現(xiàn)滲碳體,組織中還存在高體積分?jǐn)?shù)的納米尺寸的銅析出相;回火態(tài)試驗(yàn)鋼 B中的淺灰色組織為馬氏體,馬氏體板條寬３００nm 左右,亮白色組織 為 逆 轉(zhuǎn) 變 奧 氏 體,且 逆 轉(zhuǎn) 變 奧 氏 體 的 含量高 于 試 驗(yàn) 鋼A中 的 ,這 是 由 于 試 驗(yàn) 鋼B中 添 加了鉻、銅、鎳等合金元素;與淬火態(tài)相比,回火態(tài)試驗(yàn)鋼 B中納米尺寸銅析出相的體積分?jǐn)?shù)明顯降低.
２．２ 氫滲透行為
由圖３可以看出:充氫電流對(duì)淬火態(tài)試驗(yàn)鋼氫滲透曲線的影響較小,而對(duì)回火態(tài)試驗(yàn)鋼的影響比較明顯;淬火態(tài)試驗(yàn)鋼的歸一化滲透通量均高于回火態(tài)的,說(shuō)明淬火態(tài)試驗(yàn)鋼的氫滲透速率高于回火態(tài)的,且淬火態(tài)試驗(yàn)鋼B經(jīng)回火后,其氫滲透速率下降的幅度較大;兩種淬火態(tài)試驗(yàn)鋼的歸一化滲透通量差別不大,但回火態(tài)試驗(yàn)鋼 A 的歸一化滲透通量高于回火態(tài)試驗(yàn)鋼B的.
由圖４(a)可以看出:兩種試驗(yàn)鋼的氫滲透時(shí)間均隨充氫電流的增加而縮短;淬火態(tài)試驗(yàn)鋼的氫滲透時(shí)間短于回火態(tài)的,并且淬火態(tài)和回火態(tài)試驗(yàn)鋼A 的氫滲透時(shí)間相差較小,但回火態(tài)試驗(yàn)鋼 B的氫滲透時(shí)間遠(yuǎn)長(zhǎng)于淬火態(tài)的;兩種淬火態(tài)試驗(yàn)鋼的氫滲透時(shí)間相差不大,但回火態(tài)試驗(yàn)鋼 B的氫滲透時(shí)間遠(yuǎn)長(zhǎng)于回火態(tài)試驗(yàn)鋼 A 的.
由圖４(b)可以看出:氫在試驗(yàn)鋼中的表觀擴(kuò)散系數(shù)均隨充氫電流的增加而增大;氫在淬火態(tài)試驗(yàn)鋼中的表觀擴(kuò)散系數(shù)大于在回火態(tài)試驗(yàn)鋼中的,并且氫在淬火態(tài)和回火態(tài)試驗(yàn)鋼 A 中的表觀擴(kuò)散系數(shù)相差較小,而在回火態(tài)試驗(yàn)鋼 B中的表觀擴(kuò)散系數(shù) 遠(yuǎn)小于在淬火態(tài)試驗(yàn)鋼B中的;氫在兩種淬火態(tài)試驗(yàn)鋼中的表觀擴(kuò)散系數(shù)相差不大,而在回火態(tài)試驗(yàn)鋼中的表觀擴(kuò)散系數(shù)相差較大.
在充氫過(guò)程中,氫原子首先被氫陷阱捕獲,達(dá)到飽和之后通過(guò)晶格擴(kuò)散,因此氫擴(kuò)散過(guò)程的影響因素主要為鋼中的氫陷阱和晶格類型.鋼中的位錯(cuò)、空洞、晶界以及相界等均是具有捕獲氫能力的氫陷阱,此外一些與氫原子的結(jié)合能較大的溶質(zhì)原子也可成為氫 陷 阱,如 鋼 中 的 鉻 元 素 會(huì) 增 加 氫 的 溶 解度[１３Ｇ１４].氫在面心立方結(jié)構(gòu)中的溶解度高于在體心立方結(jié)構(gòu)中的[１４],因此氫在含奧氏體組織的鋼中的溶解能力較大.兩種淬火態(tài)試驗(yàn)鋼的氫擴(kuò)散行為差異不大,這可能是由于淬火態(tài)試驗(yàn)鋼的組織主要為板條馬氏體;而兩種回火態(tài)試驗(yàn)鋼的氫擴(kuò)散行為差異較大,這是由于回火態(tài)試驗(yàn)鋼 B中的逆轉(zhuǎn)變奧氏體含量高于回火態(tài)試驗(yàn)鋼 A 中的,且馬氏體板條尺寸小于回火態(tài)試驗(yàn)鋼 A 中的,因此回火態(tài)試驗(yàn)鋼B中的氫滲透速率遠(yuǎn)低于回火態(tài)試驗(yàn)鋼 A 中的,氫滲透時(shí)間遠(yuǎn)長(zhǎng)于試驗(yàn)鋼 A 中的,氫的表觀擴(kuò)散系數(shù)遠(yuǎn)小于試驗(yàn)鋼 A 中的.
兩種試驗(yàn)鋼均為中錳低碳鋼,在６５０ ℃回火過(guò)程中均發(fā)生馬氏體的回復(fù),從而導(dǎo)致組織中的位錯(cuò)密度降低、馬氏體板條粗化、滲碳體和其他析出相部分溶解等.鋼中的位錯(cuò)、滲碳體和其他析出相與氫的結(jié)合力較強(qiáng),都屬于氫陷阱.回火之后氫陷阱的減少使氫在鋼中的滲透更容易進(jìn)行,氫滲透速率增大;但是組織中逆轉(zhuǎn)變奧氏體的存在又增加了氫的溶解度,使氫滲透速率降低:因此在這兩種因素的共同作用下,氫在回火態(tài)試驗(yàn)鋼中的滲透速率降低,滲透時(shí)間延長(zhǎng),表觀擴(kuò)散系數(shù)減小.
３ 結(jié) 論
(１)兩種成分淬火態(tài)試驗(yàn)鋼的組織均主要由板條馬氏體組成,經(jīng)６５０℃回火后,試驗(yàn)鋼中均有逆轉(zhuǎn)變奧氏體形成,且試驗(yàn)鋼 B中的逆轉(zhuǎn)變奧氏體含量較高,馬氏體板條更細(xì)小.
(２)兩種淬火態(tài)試驗(yàn)鋼的氫滲透行為差異不大,而在回火態(tài)試驗(yàn)鋼 B中氫的滲透速率和表觀擴(kuò)散系數(shù)均遠(yuǎn)低于在回火態(tài)試驗(yàn)鋼 A 中的,滲透時(shí)間遠(yuǎn)長(zhǎng)于在回火態(tài)試驗(yàn)鋼 A 中的.
(３)充氫電流對(duì)淬火態(tài)試驗(yàn)鋼中氫的擴(kuò)散速率的影響較小,但對(duì)在回火態(tài)試驗(yàn)鋼中的影響較大,隨充氫電流的增加,試驗(yàn)鋼中氫的滲透速率和表觀擴(kuò)散系數(shù)增大,滲透時(shí)間變短.
(4)不同溫度變形時(shí),Ti６Al４V 合金在變形初始階段的流變應(yīng)力均隨應(yīng)變的增加而急劇增加;隨著應(yīng)變的增 加,流變應(yīng)力的增大速率下降;當(dāng)達(dá)到峰值應(yīng)力后流變應(yīng)力開(kāi)始下降;當(dāng)達(dá)到一定的應(yīng)變后,流變應(yīng)力基本不變.
(5)根據(jù) Ti６Al４V 合金在熱壓縮過(guò)程中的流變應(yīng)力Ｇ應(yīng)變曲線,通過(guò)線性回歸的方法建立了適用于描述 Ti６Al４V 合金在α＋β兩相區(qū)熱壓縮行為的本構(gòu)方程.
(6)基于 Ti６Al４V 合金在熱壓縮過(guò)程中的流變應(yīng)力Ｇ應(yīng)變曲線,建立了表征合金熱變形過(guò)程中臨界特征點(diǎn)與熱變形參數(shù)之間的數(shù)值關(guān)系,同時(shí)構(gòu)建了熱變形過(guò)程中加工硬化、動(dòng)態(tài)軟化以及動(dòng)態(tài)再結(jié)晶 動(dòng) 力 學(xué) 模 型,并 在 此 基 礎(chǔ) 上 建 立 了 適 用 于i６Al４V 合金α＋β兩相區(qū)的流變應(yīng)力模型,該流變應(yīng)力模型的計(jì)算結(jié)果與試驗(yàn)結(jié)果吻合較好,驗(yàn)證了流變應(yīng)力模型的準(zhǔn)確性.
“推薦閱讀”
- 分享：轉(zhuǎn)爐冶煉低氮鋼控氮研究及實(shí)踐
- 分享：如何區(qū)分力學(xué)中的剛度和強(qiáng)度？
- 分享：試樣厚度對(duì)結(jié)構(gòu)鋼沖擊韌性的影響
- 分享：S30408不銹鋼法蘭開(kāi)裂原因
- 分享：連桿螺栓斷裂原因
- 分享：15-15Ti奧氏體不銹鋼的蠕變性能
- 分享：鍛造工藝對(duì)TiBw增強(qiáng)近α高溫鈦基復(fù)合材料顯微組織的影響
- 分享：車削加工工藝對(duì)EA４T車軸鋼疲勞性能的影響
- 分享：銅含量對(duì)304不銹鋼在Al-12Si-xCu合金熔體中腐蝕行為的影響及其機(jī)理
- 分享：３１６L不銹鋼粉選擇性激光熔化成形工藝 及成形后的性能
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
